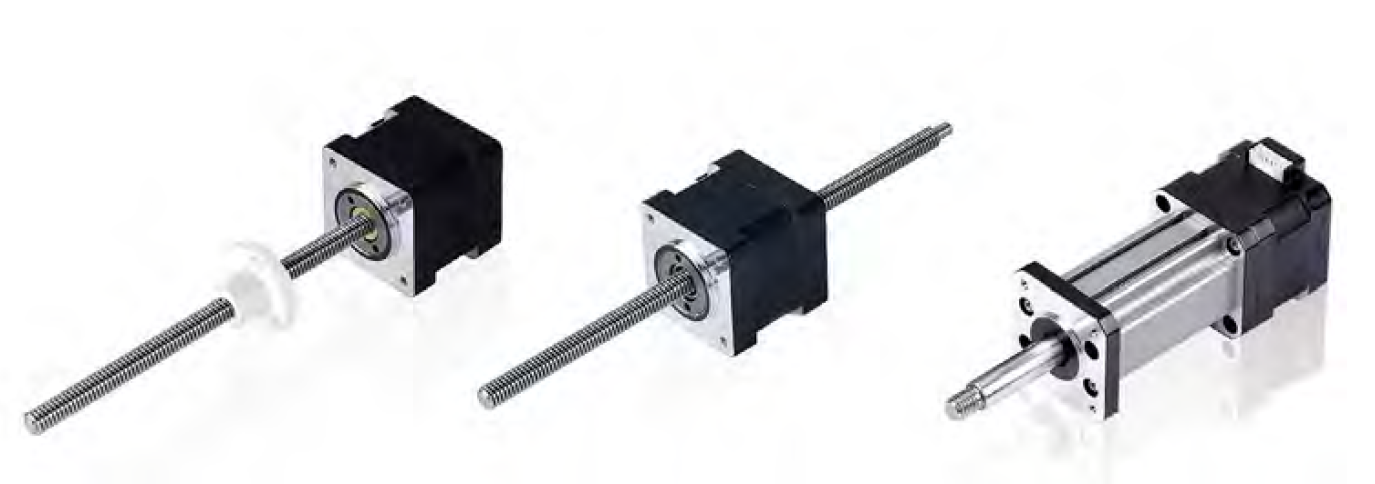

关于丝杆步进电机选型与介绍



　　丝杆步进电机是近几年衍生出的一种新型传动控制电机。丝杆步进电机、空心轴步进电机、总线通讯控制驱动器三大系列之一的产品系列，提供了20/28/35/42/57/86全阵营产品，主要为客户提供简单有效的直线运动方案，简化了从旋转运动到直线运动的转化过程，它将运动的转换过程在电机本体完成，不再需要皮带、齿轮齿条、联轴器和其他机械部件来实现旋转运动到直线运动的转换，大大节省了零部件的采购成本和系统组装时间，有效解决了因多次转接造成的精度损失，提高了结构空间的利用率和定位精度。



　　丝杆步进电机选型确认参数如下：



　　●垂直还是水平运动：



　　X轴/Y轴/Z轴上用？如垂直运动，是否需要断电后自锁？



　　●电机类型：



　　外驱式（E系列）贯通轴式（T系列）固定轴式（F系列）



　　●负载大小：



　　电机需要产生多大推力（单位g/kg/N）



　　●负载是否为双向负载：



　　电机驱动负载时，有弹簧或者其他形式的推或拉住负载



　　●有效行程：



　　实际使用中的最大行程？单位mm



　　●是否需要端部加工：



　　●运行速度：



　　完成有效行程需要的时间（单位S）



　　运行时线性速度（单位mm/s）



　　●工作节拍：



　　单位时间内完成固定距离的次数



　　●定位精度：



　　机械运动定位精度误差在正负多少个丝以内（即定位正负公差）



　　●螺母材质：



　　黄铜材质



　　POM材质



　　●螺母规格：



　　消隙螺母规格



　　20-28电机螺母



　　35-42电机螺母尺寸



　　57-86电机螺母尺寸



　　异形螺母按客户要求定制



　　●环境和温度要求：



　　是否为特殊环境，我司电机正常工作环境-20℃~+45℃
